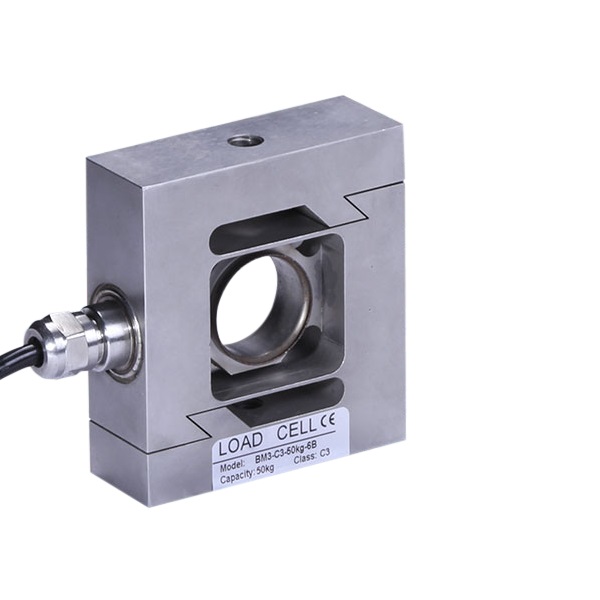

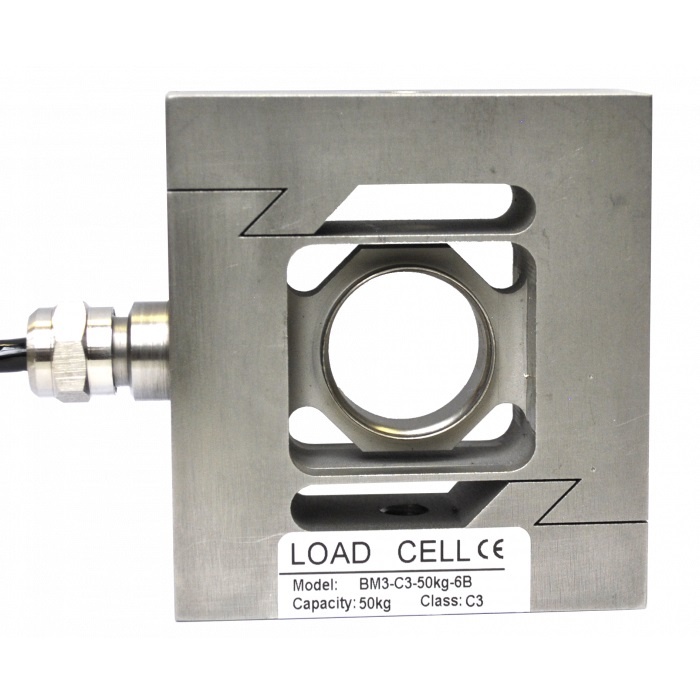

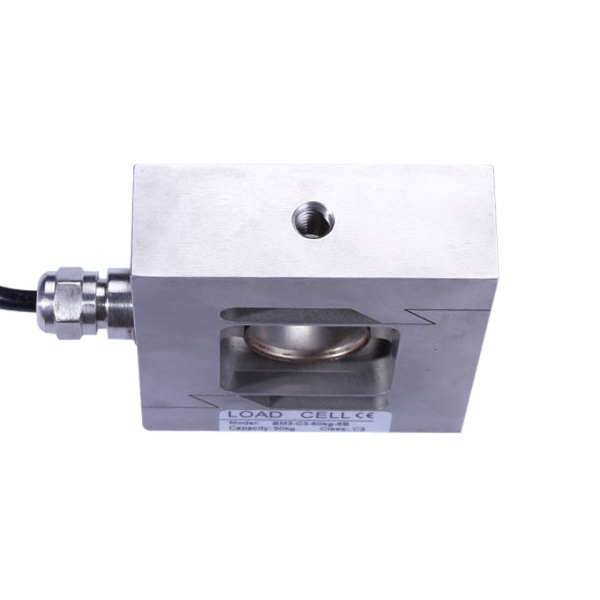

لودسل زمیک مدل BM3 کلاس C3 ظرفیت 50 کیلوگرم

سنجش وزن در ظرفیت‌های میان‌وزن صنعتی، ظرافت‌های خاص خودش را دارد. هنگامی که سقف وزن‌کشی روی ۵۰ کیلوگرم تنظیم می‌شود، سیستم به حسگری نیاز دارد که علاوه بر حساسیت بالا به بارهای سبک، بدنه سرسختی هم برای دوام آوردن در محیط‌های کارگاهی داشته باشد. لودسل زمیک مدل BM3 کلاس C3 با ظرفیت ۵۰ کیلوگرم، راهکاری بی‌نقص در میان سنسورهای شکل "S"است که دقیقاً برای پاسخگویی به چالش‌های وزن‌کشی کششی و فشاری در محیط‌های سخت و پرخطر طراحی شده است.

هندسه دینامیک S-Type و انعطاف در تعلیق بار

شکل ظاهری لودسل زمیک BM3 بر پایه الگوی حرف انگلیسی "S" طراحی شده است. این ساختار هندسی، حسگر را به ابزاری دوکاره تبدیل می‌کند که توانایی سنجش بار را به هر دو صورت کششی و فشاری دارد. مزیت بزرگ این طراحی، راحتی در نصب و راه‌اندازی آن در سازه‌های مختلف است. لودسل ۵۰ کیلویی BM3 به دلیل ساختار مهار دوطرفه، انتخاب عالی برای طیف وسیعی از تجهیزات توزین مانند باسکول‌های آویز، ترازوهای مخزن (هاپر و سیلو) و همچنین پروژه‌های تبدیل باسکول‌های مکانیکی قدیمی به سیستم‌های دیجیتال به شمار می‌رود. افزون بر این، سازگاری کامل این ساختار با اتصالات جانبی استاندارد مانند قلاب‌ها، پیچ‌های چشمی و مفصل‌های جک، دست طراحان را برای انواع مهار و اتصال مکانیکی کاملاً باز می‌گذارد.

آنالیز دقیق مترولوژی در لایه محاسباتی C3

در بخش کالیبراسیون و صحت داده، لودسل ۵۰ کیلویی BM3 بر اساس استاندارد بین‌المللی OIML R60 ارزیابی شده و گواهی‌نامه کلاس C3 را دریافت کرده است. دسترسی به این سطح از دقت به معنای مهار کامل خطاهای رایج از جمله خطای غیرخطی، هیسترزیس و نوسانات ناشی از تغییرات ناگهانی دمای محیط است. ساختار داخلی پایداری بالایی در برابر پدیده خزش دارد؛ به گونه‌ای که اگر باری نزدیک به سقف ۵۰ کیلوگرم برای ساعت‌ها روی سیستم معلق بماند، کالیبراسیون دستگاه دچار انحراف نشده و سیگنال خروجی همواره بر اساس گام‌های سنجش قانونی و تاییدشده ارسال می‌گردد.

در صنایع فرآوری، خطوط شیمیایی، کارخانجات آرد و نشاسته یا انبارها، حضور غبارهای معلق اشتعال‌زا یا گازهای قابل انفجار، اتمسفر محیط را به شدت حساس می‌کند. یک جرقه الکتریکی بسیار ناچیز در مدارات لودسل می‌تواند منشا بروز حادثه شود. لودسل زمیک مدل BM3 دارای گواهی ضد انفجار استاندارد ATEX است که ایمنی آن را برای کار در محیط‌های بسیار خشن و مناطق پرخطر تضمین می‌کند. این محصول به عنوان قطعه‌ای ایمن و ضد انفجار شناخته می‌شود، زیرا معماری الکترونیکی آن به گونه‌ای است که میزان انرژی و حرارت تولیدی در هسته استرین‌گیج‌ها را در سطح ایمن مهار کرده و پتانسیل اشتعال محیط پیرامون را کاملاً از بین می‌برد.

مشخصات کابل و مهندسی سیم‌کشی

انتقال سیگنال‌های میکروولتی از لودسل به نمایشگر در ظرفیت‌های پایینی مثل ۵۰ کیلوگرم، مستلزم عایق‌بندی کابل در برابر نویزهای الکترومغناطیسی محیط است. سیستم سیم‌کشی لودسل زمیک مدل BM3 کلاس C3 با ظرفیت 50 کیلوگرم شامل ویژگی‌های فنی زیر است:

• نوع کابل: کابل شیلددار ۴ رشته که وظیفه حفاظت از یکپارچگی سیگنال را بر عهده دارد.

• قطر کابل: ضخامت کابل معادل Ø5mm است که انعطاف و استحکام مکانیکی بهینه‌ای را ارائه می‌دهد.

• طول کابل استاندارد: بر خلاف ظرفیت‌های بالا در لودسل‌های زمیک BM3 که کابل ۳ متری دارند، برای تمام ظرفیت‌های دیگر از جمله این مدل ۵۰ کیلوگرمی، کابل استاندارد با طول ۶ متر ارائه می‌شود تا آزادی عمل کافی در مسیریابی و اتصال به جعبه تقسیم وجود داشته باشد.

• وضعیت اتصال شیلد: لایه شیلد محافظ کابل به بدنه اصلی و المان لودسل متصل نیست که این ویژگی مانع از انتقال نویزهای بدنه سازه به مدار اندازه‌گیری می‌شود.

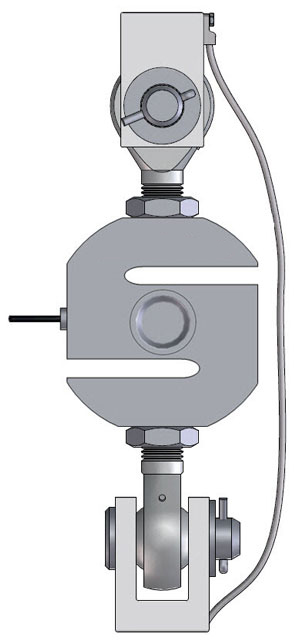

رایج‌ترین شیوه نصب لودسل زمیک مدل BM3 کلاس C3

نحوه بارگذاری لودسل زمیک مدل BM3 کلاس C3
